閉環步進電機和開環的區別

步進電機的控制方式一般分為開環控制和閉環控制兩種控制方式。步進電機開環控制簡單的控制方法是丁環控制系統。在這種控制方式下，步進電機控制脈沖的輸入不取決于轉子的位置，而是按照固定規則發出控制脈沖。步進電機僅依靠這一系列建立的脈沖來工作。由于步進電機控制步進電機的獨特性，這種控制方式更適合。

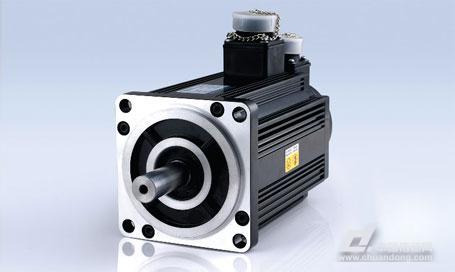

什么是閉環步進電機？

閉環控制是控制論的一個基本概念。是指受控輸出以某種方式返回控制輸入端，對輸入端施加控制影響的一種控制關系。步進電機的閉環控制利用位置反饋和/或速度反饋來確定適應轉子位置的相位轉換，可以大大提高步進電機的性能。在閉環控制的步進電機系統中，在給定精度跟蹤反饋時可以擴大工作速度范圍，或者在給定速度下提高跟蹤定位精度，或者限制速度指標和極限獲得精度指標。

閉環步進電機的控制方法

步進電機的閉環控制方式大致分為兩種：

1、保持勵磁磁通與電流的相位關系一致，以產生能驅動負載轉矩的電磁轉矩。這種控制電機電流的方法與無刷直流電機控制方法相同，稱為無刷驅動法或電流閉環控制法。

2、保持電機電流恒定，控制勵磁磁通與電流相角的方法稱為功角閉環控制法。功角是轉子磁極與定子勵磁相（或同步電機定子旋轉磁場軸線）相互吸引形成的相角。該功角在低速或輕載時較小，在高速或高載時較大。如下圖在上一篇開環控制原理中，“bar A”相吸引轉子磁極，“bar B”相勵磁時夾角為π/2，轉子磁極位于“棒A”相的前沿（當轉子S極位于A相左側時），為什么？因為在高速時，受線圈電感的影響，A相電流的關斷時間延長，B相電流的上升時間也延長。因此，產生更大扭矩加速度的角度隨著速度的增加而增加。這種控制方法是直接或間接檢測被轉移（或負載）的位置或速度，然后通過反饋和適當的處理，自動給出步進電機的驅動脈沖序列。這種驅動脈沖序列是根據負載或轉子位置隨時變化的這種控制方式實現的。在要求精度高的場合，微步驅動技術與微機控制技術相結合，可以達到較高的位置精度要求。

閉環步進電機的優點

一種。隨著輸出扭矩的增加，兩者的速度都會以非線性形式下降，但閉環控制改善了扭矩頻率特性。灣在閉環控制下，可以改善輸出功率/轉矩曲線。原因是在閉環下，電機勵磁轉換是根據轉子位置信息，電流值由電機負載決定的。因此，即使在低速范圍內，電流也可以完全轉化為轉矩。

C。閉環控制，改善效率-轉矩曲線。

d. 采用閉環控制，可以得到比開環控制更高的運行速度、更穩定、更平滑的速度。

e. 采用閉環控制，步進電機可以自動有效地加速和減速。

F。閉環控制相對于開環控制的快速性提高的定量評價可以通過比較步驟IV中經過某個路徑間隔的時間來獲得：

G。采用閉環驅動，效率可提高至7.8倍，輸出功率可提高至3.3倍，速度可提高至3.6倍。閉環驅動步進電機在各方面的性能都優于開環驅動步進電機。步進電機閉環驅動具有步進電機開環驅動和直流無刷伺服電機的優點。因此，在可靠性要求較高的位置控制系統中，閉環控制步進電機將得到廣泛應用。

步進電機開環和閉環有什么區別

1、只要讓對方執行開環控制內容即可。沒有反饋。閉環控制需要對方執行并上報給你。有反饋。

2、對電流控制是否有效。開環控制一般是瞬間完成的控制活動，閉環控制會持續一定的時間，可以用來判斷。
