Modbus協議是一個master/slave架構的協議。有一個節點是master(主站)節點，其他使用Modbus協議參與通信的節點是slave(從站)節點。每一個slave設備都有一個的地址。在串行網絡中，只有被指定為master的節點可以啟動一個命令(在以太網上，任何一個設備都能發送一個Modbus命令，但是通常也只有一個主節點設備啟動指令)。

一個ModBus命令包含了打算執行的設備的Modbus地址。所有設備都會收到命令，但只有指定位置的設備才會執行及回應指令(地址0例外，指定地址0的指令是廣播指令，所有收到指令的設備都會運行，不過不回應指令)。所有的Modbus命令包含了校驗碼，以確定到達的命令沒有被破壞。基本的ModBus命令能指令一個RTU改變它的寄存器的某個值，控制或者讀取一個I/O端口，以及指揮設備回送一個或者多個其寄存器中的數據。

數據結構

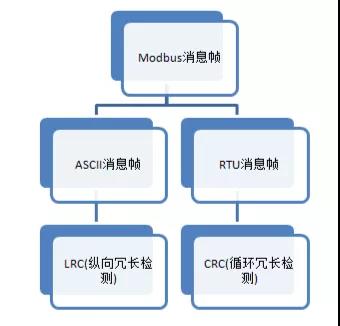

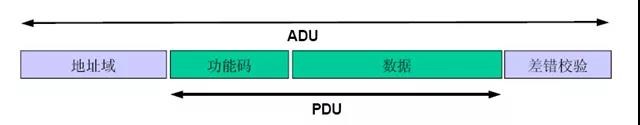

通訊消息幀

ASCII消息幀

(在消息中的每個8Bit 字節都作為兩個ASCII字符發送)

十六進制，ASCII字符0...9，A...F

消息中的每個ASCII字符都是一個十六進制字符組成

每個字節的位

1個起始位

n個數據位，最小的有效位先發送

1個奇偶校驗位，無校驗則無

1個停止位（有校驗時），2個Bit（無校驗時）

錯誤檢測域

LRC(縱向冗長檢測)

有奇偶校驗

無奇偶校驗

RTU消息幀

8位二進制，十六進制數0...9，A...F

消息中的每個8位域都是一個兩個十六進制字符組成

每個字節的位

1個起始位

8個數據位，最小的有效位先發送

1個奇偶校驗位，無校驗則無

1個停止位（有校驗時），2個Bit（無校驗時）

錯誤檢測域

LRC(縱向冗長檢測)

有奇偶校驗

無奇偶校驗

ModBus協議中，CRC校驗碼計算方法為：

1、預置1個16位的寄存器為十六進制FFFF（即全為1）；稱此寄存器為CRC寄存器；

2、把個8位二進制數據（既通訊信息幀的個字節）與16位的CRC寄存器的低8位相異或，把結果放于CRC寄存器；

3、把CRC寄存器的內容右移一位（朝低位）用0填補更高位，并檢查右移后的移出位；4、如果移出位為0：重復第3步（再次右移一位）；

如果移出位為1：CRC寄存器與多項式A001（1010 0000 0000 0001）進行異或；

5、重復步驟3和4，直到右移8次，這樣整個8Bit數據全部進行了處理；

6、重復步驟2到步驟5，進行通訊消息幀下一個字節的處理；

7、將該通訊消息幀所有字節按上述步驟計算完成后，得到的16位CRC寄存器的高、低字節進行交換；

8、最后得到的CRC寄存器內容即為：CRC碼Modbus的使用限制

● Modbus是在1970年為可編程邏輯控制器通信開發的，這些有限的數據類型在那個時代是可以被PLC理解的，大型二進制對象數據是不支持的；

● 對節點而言，沒有一個標準的方法找到數據對象的描述信息，舉個例子：確定一個寄存器的數據是否表示一個介于30-175度之間的溫度；

● 由于Modbus是一個主/從協議，沒有辦法要求設備"報告異常"(構建在以太網的TCP/IP協議之上，被稱為open-mbus除外)- 主站節點必須循環的詢問每個節點設備，并查找數據中的變化。在帶寬可能比較寶貴的應用中，這種方式在應用中消耗帶寬和網絡時間，例如在低速率的無線鏈路上；

● Modbus在一個數據鏈路上只能處理247個地址，這種情況限制了可以連接到主控站點的設備數量(再一次指出以太網TCP/IP除外)；

● Modbus傳輸在遠端通訊設備之間緩沖數據的方式進行，有對通信一定是連續的限制，避免了傳輸中的緩沖區漏洞的問題；

●Modbus協議自身提供針對未經授權的命令或截取數據沒有安全性。
